真石漆工程如何避免漆面偏黃，發(fā)花的發(fā)生
真石漆工程中發(fā)現(xiàn)不同施工環(huán)境對(duì)真石漆顏色影響較大，成膜不好是冬季施工常見(jiàn)的色差原因。低溫高濕(5℃，70%相對(duì)濕度)環(huán)境成膜不好，采用醇酯十二作為成膜助劑的配方發(fā)白發(fā)花嚴(yán)重。加入部分苯甲醇(BP)替代醇酯十二作為成膜助劑，利用其沸點(diǎn)低，揮發(fā)速度快的特點(diǎn)，能部分改善低溫高濕環(huán)境成膜發(fā)白發(fā)花現(xiàn)象。在冬季天氣可加入部分苯甲醇、乙二醇丁醚等低沸點(diǎn)助劑，適當(dāng)減少乙二醇和纖維素的用量，保證水分揮發(fā)速度，加快成膜。
夏季高溫天氣，早晚施工或者陰晴天氣施工都可能造成發(fā)花，與水分揮發(fā)速度和成膜速度有一定關(guān)系。在標(biāo)準(zhǔn)環(huán)境下成膜與太陽(yáng)直射環(huán)境下成膜顏色與板面效果略有差異。太陽(yáng)直射下溫度高，水分揮發(fā)速度快，乳液隨著水分揮發(fā)向表面遷移，表面效果細(xì)膩，標(biāo)準(zhǔn)環(huán)境下成膜板面質(zhì)感效果強(qiáng)烈。真石漆骨料中較細(xì)的80-120目菊花黃相比較粗的40-80目丹頂紅遷移速度快，陽(yáng)光直射下隨著水和乳液一起上浮，所以陽(yáng)光直射成膜板面顏色偏黃。

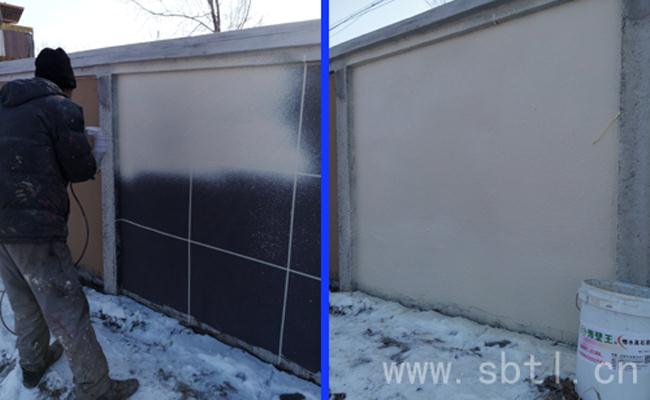

施工環(huán)境是造成真石漆發(fā)花的主要原因之一，根據(jù)施工季節(jié)和環(huán)境對(duì)配方進(jìn)行調(diào)整能減免成膜造成的色差，在秋冬季節(jié)適當(dāng)加大成膜助劑用量，保證良好的成模性，降低乙二醇和丙二醇的用量，讓真石漆涂膜的強(qiáng)度、硬度、耐水性快速建立。夏季則相應(yīng)的減少成膜助劑用量，并關(guān)注真石漆的開(kāi)放時(shí)間和保水能力。但最好的辦法還是要規(guī)范施工，避免過(guò)熱過(guò)冷大風(fēng)等極端天氣施工，冬季氣溫低于5℃（飾壁涂料研發(fā)生產(chǎn)的防凍真石漆可在最低-40度的環(huán)境下正常施工），夏季陽(yáng)關(guān)直射下墻面溫度超過(guò)45℃應(yīng)停止施工。同一面墻在同樣天氣狀況施工，保證成膜環(huán)境一致。涂乳液含量高的啞光面漆，能夠包裹裸露的彩砂彌補(bǔ)發(fā)花現(xiàn)象。
推薦閱讀：真石漆廠(chǎng)家 防凍涂料
