原材料會導致真石漆色差？
原材料會導致真石漆色差？飾壁涂料告訴您：答案是肯定的！真石漆配方設計和原材料選用不當會導致漆膜發(fā)白、耐黃變性差、雨痕明顯、沾污嚴重等弊病。尤其是耐水性不好引起的雨痕和發(fā)白現(xiàn)象在應用中最常見，由于涂層較厚，吸收水分后不容易在短時間內(nèi)釋放出來，成膜初期遇到陰雨天氣發(fā)白發(fā)花現(xiàn)象嚴重。原材料和配方組成對耐水性影響很大，乳液、彩砂、增稠體系搭配不合理都會產(chǎn)生遇水泛白現(xiàn)象。
選擇相同的乳液搭配不同增稠體系制成基料，用100μm線棒刮玻璃板，50℃烘箱成膜30min后浸水120min，結果顯示不同增稠體系對漆膜透明度和耐水性產(chǎn)生不同影響。苯丙乳液(RS-992)和乳液搭配RM-8W漆膜透明度好，浸水后無明顯發(fā)白現(xiàn)象，耐水性好；乳液搭配TT-615漆膜耐水性好，但透明度稍差；選擇纖維素250HBR增稠，漆膜透明度較好但耐水白性稍差；膨潤土對漆膜透明度和耐水性影響都很大，發(fā)白現(xiàn)象嚴重?？梢娡瑯拥娜橐捍钆洳煌龀眢w系對漆膜透明度和耐水白性產(chǎn)生不同影響，配方設計時應根據(jù)儲存性、施工性和耐水性要求合理選擇增稠體系進行搭配，取得最佳的綜合性能。

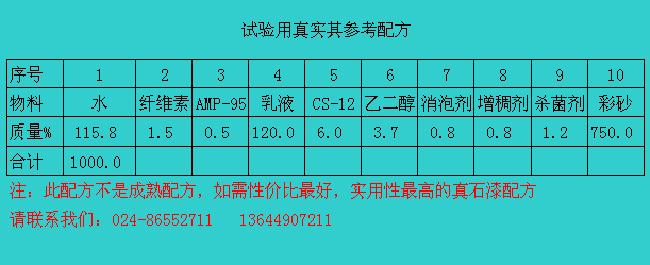

選用國內(nèi)常用的7款苯丙乳液按照圖表所示配方（下文所用真石漆皆參考該配方）制備灰色真石漆，噴涂施工，成膜24h后淋水模仿下雨，能夠明顯的看出水痕部位與未淋水部位色差明顯，不同乳液發(fā)白情況有差異。耐水白性與乳液合成工藝、乳化劑選用、單體組成等因素都有一定關系，尤其是乳化劑吸水后產(chǎn)生的再次乳化現(xiàn)象。實際應用中常見的雨痕發(fā)花大多也是乳液耐水性和耐水白性不好引起，配方設計時應該著重關注乳液該方面的性能，選擇耐水白性好的乳液，從源頭上減少淋雨發(fā)花現(xiàn)象。乳液耐候性影響使用壽命，苯丙乳液配制白色等淺色系真石漆容易黃變，玻璃化溫度對漆膜耐沾污性影響較大[1]。乳液用量對色差也會有一定影響，用量過少掉砂率高，遮蓋力差，透底發(fā)花；用量過多容易浮色發(fā)花[2]。當然彩砂顏色與級配對耐水白也有一定影響，不同顏色的彩砂配成真石漆，三種顏色的真石漆耐水白性能差異明顯。與白色差異最明顯的灰色發(fā)白嚴重，兩款紅色較不明顯。
真石漆配方設計時首先應評估原材料性能，選擇耐水耐候性好、玻璃化溫度高的的乳液和增稠體系搭配，不用或少用對漆膜透明度和耐水性影響較大的膨潤土類增稠劑。骨料選擇細粉含量少、吸水量低的優(yōu)質彩砂，級配合理，兼顧遮蓋和質感效果。配方設計在儲存性、施工性和耐水白性能之間平衡取舍，減少原材料和配方引起的發(fā)花發(fā)白問題。
